Schrauben

Schrauben für Sandwichplatten und Trapezblech

Wir verfügen über ein umfangreiches Sortiment an Schrauben für den professionellen Einsatz am Bau. Die Schrauben sind geeignet zur Fixierung von Dachplatten und Sandwichplatten Wand bzw. Trapezbleche für Dach und Wand. Die Lieferung erfolgt einfach und schnell per Kurier.

Sie können uns entweder auf dem üblichen Weg kontaktieren oder aber die Schrauben schnell und preiswert in unserem Zubehörshop online bestellen.

Schrauben in der Übersicht

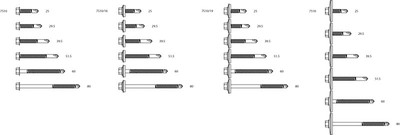

Schrauben für Sandwichplatten 7510:

Eigenschaften:

  • 6-Kant-Bohrschraube SW 8
  • mit Bohrspitze Nr. 2
  • zur Befestigung auf kaltgewalzten Profilträgern von 2 x 0,63 - 3,5 mm.

** (auch mit aufgespritztem Nyco-Kopf mit Flügel zur Befestigung von Dachbahnen-Kombinations-Paneele erhältlich)

Länge [mm]
Ø 5,5 x
E.E.L. [mm]
2510
2813
3818
5025
6047
8068
Schrauben 7510 Ansicht 2Besipiel für den Einsatz der Schrauben 7510

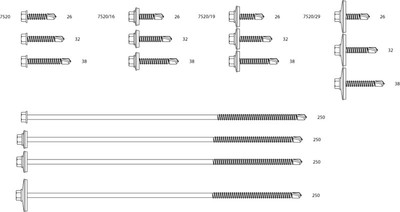

Schrauben für Sandwichplatten 7520:

Eigenschaften:

  • 6-Kant-Bohrschraube,
  • SW 8,
  • mit Bohrspitze Nr. 3,
  • zur Befestigung auf kaltgewalzten Profilträgern und Dachpfetten von 1,5 - 6,0 mm.
  • Artikel 7520 ist auch in Edelstahl A4 als «7524» in den Längen 26 mm, 32 mm, 38 mm und 60 mm erhältlich.

** (auch mit aufgespritztem Nyco-Kopf mit Flügel zur Befestigung von Dachbahnen-Kombinations-Paneele erhältlich)

Länge [mm]
Ø 5,5 x
E.E.L. [mm]
2610
3216
3822
5034

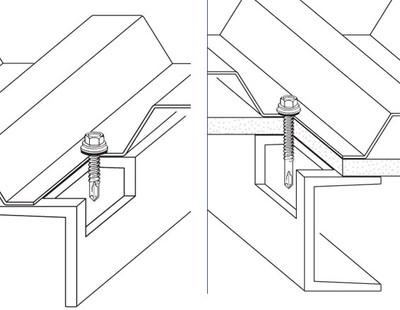

Schrauben 7520 Ansicht 2Beispiel für den Einsatz von Schrauben 7520

Schrauben für Sandwichplatten 7530:

Eigenschaften:

  • 6-Kant-Bohrschraube,
  • SW 8,
  • mit Bohrspitze Nr. 5,
  • zur Befestigung auf warmgewalzten Profilträgern von 4,0 - 12,5 mm.
  • 7530 ist auch in Edelstahl A4 als «7534» in der Länge 40 mm erhältlich.

** (auch mit aufgespritztem Nyco-Kopf mit Flügel zur Befestigung von Dachbahnen-Kombinations-Paneele erhältlich)

Länge [mm]
Ø 5,5 x
E.E.L. [mm]
4016
5026
6238
8056
10076
225201
250226
280255

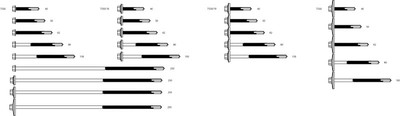

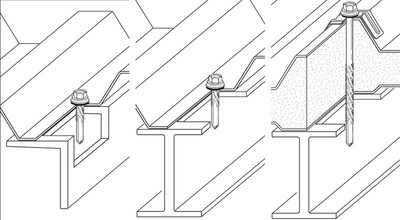

Schrauben 7530 Ansicht 2Besipiel für den Einsatz von Schrauben 7530

Schrauben für Sandwichplatten 7550:

Eigenschaften:

  • 6-Kant-Bohrschraube,
  • SW 8,
  • mit reduzierter Bohrspitze Nr. 1,
  • zur Verbindung von Trapezblechen bei Überlappungen von maximal 2 x 1,25 mm.
  • 7550 ist auch in Edelstahl A4 als «7554» als 4,8 x 20 mm erhältlich.
Länge [mm]E.E.L. [mm]
Ø 4,8 x 208
Ø 5,5 x 2210
Ø 6,3 x 2512
Ø 7,2 x 3321

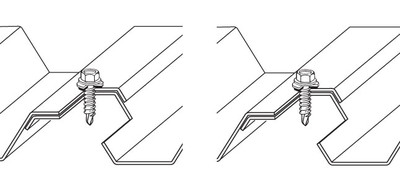

Beispiel für Einsatz von Schrauben 7550Schrauben 7550 Ansicht 2

Schrauben für Sandwichplatten 7553:

Eigenschaften:

  • 6-Kant-Bohrschraube,
  • SW 8,
  • mit reduzierter Bohrspitze Nr. 1, mit Hinterstich,
  • zur Verbindung von Trapezblechen bei Überlappung von minimal 2 x 1,25 mm.
Länge [mm]E.E.L. [mm]
Ø 4,8 x 208
Ø 5,5 x 2210
Schrauben 7553 Ansicht 2

Schrauben für Sandwichplatten 7561 / 7565:

Eigenschaften:

  • 6-Kant-Bohrschraube,
  • SW 8,
  • mit reduzierter Bohrspitze Nr. 1,
  • zur Befestigung von profilierten Blechen auf Holzunterkonstruktion. Verankerungstiefe 7 x Ø.
Länge [mm]
Ø 4,8 x 35
Ø 6,5 x 50
Ø 6,5 x 65
Ø 6,5 x 75
Ø 6,5 x 90
Ø 6,5 x 115
Ø 6,5 x 130
Ø 6,5 x 150
Ø 6,5 x 175

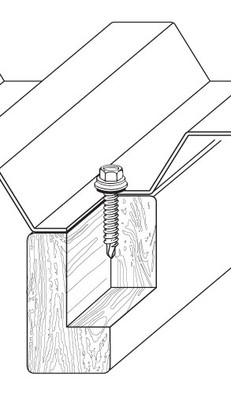

Schrauben 7561 / 7565 Ansicht 2Beispiel für den Einsatz von Schrauben 7561 / 7565

Schrauben für Sandwichplatten 7570:

Eigenschaften:

  • 6-Kant-Paneel-Bohrschraube,
  • SW 8,
  • Bohrspitze Nr. 3, mit Sicherheitsgewinde,
  • Ø 5,5 / 6,3 mm,
  • zur Befestigung von Sandwichpaneelen auf Profilträgern und Dachpfetten von 1,5 - 6,0 mm.
Länge [mm]
Ø 5,5/6,3 x
E.E.L.
[mm]
Isolations-
dicke [mm]
70min 28min 22
max 54max 45
85min 38min 32
max 65max 60
110min 58min 52
max 90max 85
125min 63min 57
max 105max 100
145min 68min 62
max 125max 120
175min 98min 92
max 155max 150

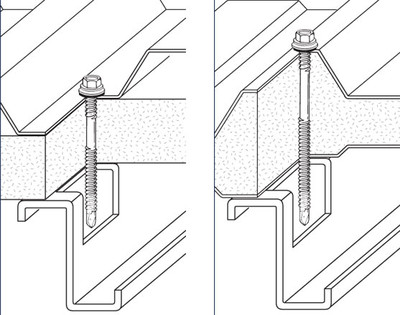

Besipiel für den Einsatz von Schrauben 7570

Schrauben für Sandwichplatten 7571:

Eigenschaften:

  • 6-Kant-Paneel-Bohrschraube,
  • SW 8,
  • Bohrspitze Nr. 2, mit Sicherheitsgewinde,
  • Ø 5,5 / 6,3 mm,
  • zur Befestigung von Sandwichpaneelen auf Profilträgern und Dachpfetten von 1,2 - 3,5 mm.
Länge [mm]
Ø 5,5/6,3 x
E.E.L.
[mm]
Isolations-
dicke [mm]
70min 29min 22
max 50max 44
85min 39min 36
max 65max 61
110min 59min 56
max 90max 86
125min 64min 61
max 105max 101
145min 69min 66
max 125max 121
175min 99min 96
max 155max 151
195min 119min 116
max 175max 171

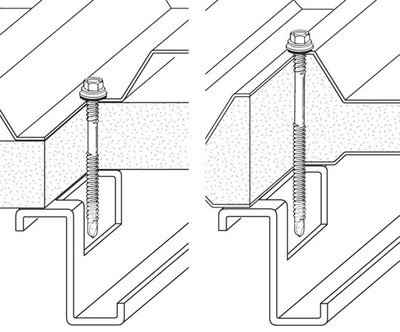

Schrauben 7571 Ansicht 2Beispiel für den Einsatz von Schrauben 7571

Schrauben für Sandwichplatten 7575:

Eigenschaften:

  • 6-Kant-Paneel-Bohrschraube,
  • SW 8,
  • Bohrspitze Nr. 5, mit Sicherheitsgewinde,
  • Ø 5,5 / 6,3 mm,
  • zur Befestigung von Sandwichpaneelen auf Profilträgern von 4,0 - 12,5 mm.
Länge [mm]
Ø 5,5/6,3 x
E.E.L.
[mm]
Isolations-
dicke [mm]
80min 34min 22
max 54max 42
95min 41min 29
max 69max 57
115min 61min 49
max 89max 77
135min 81min 69
max 109max 97
155min 101min 89
max 129max 117
175min 121min 109
max 149max 137
195min 141min 129
max 169max 159

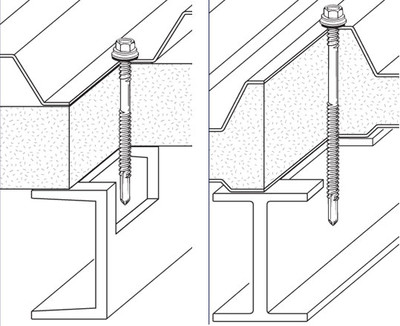

Schrauben 7575 Ansicht 2Besipiel für den Einsatz von Schrauben 7575

Schrauben für Sandwichplatten 7580:

Eigenschaften:

  • 6-Kant-Paneel-Bohrschraube,
  • SW 8,
  • mit reduzierter Bohrspitze Nr. 1,
  • mit Sicherheitsgewinde Ø 6,3 / 7,0 mm,
  • zur Befestigung von Sandwichpaneelen auf Holzunterkonstruktionen.
  • Verankerungstiefe ≥ 50 mm.
Länge [mm]
Ø 6,3/7,0 x
Isolations-
dicke [mm]
102min 27
max 50
122min 47
max 70
142min 67
max 90
162min 87
max 110
177min 102
max 125
200min 125
max 147
220min 145
max 167
240min165
max 187
260min 185
max 207

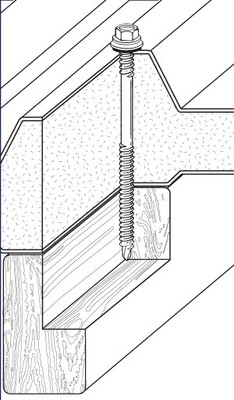

Schrauben 7580 Ansicht 2Beispiel für den Einsatz Schrauben 7580

Schrauben für Sandwichplatten 7890:

Eigenschaften:

  • mit asymmetrischem Gewinde,
  • zur Befestigung von verschiedenen Profilträgern und Sandwichpaneelen auf Beton.
  • 7890 ist auch in Edelstahl A4 als «7890 E» erhältlich.
Länge [mm]
Ø 6,3/7,0 x
Isolations-
dicke [mm]
32-
40-
57min 125
max 27
120min 75
max 90
140min 95
max 110
160min 115
max 130
180min 135
max 150
200min155
max 170

Schrauben - Varianten

Folgende Varianten stehen zur Auswahl:

ArtRostfreiSelbstbohrendAnwendung
Bohrschraube aus Karbonstahlneinjanur innen
Edelstahlschraubejaneininnen & außen
Bimetall-Schraube aus Edelstahl mit Karbonspitzejajainnen & außen
